系统概述：

SY.S100变电站电气设备综合在线监测诊断与分析系统是用于实时采集、传输和智能分析变电站电气设备运行状态的信息接入控制设备。系统支持多种传感器和设备的接入，能够实时监测变电站内变压器、断路器、隔离开关、避雷器等关键设备的局部放电、湿度、电流、电压等关键技术参数，在确保数据准确性和实时性的基础上，对电气设备的运行状态进行智能分析和故障诊断，助力变电站实现“主动预警、智能管控、自动巡检、智能决策”运维，实现生产智慧化，管理集约化。

系统除了满足接入标准规约（DL/T 860-61850）的电气设备在线监测数据外，还预留了接口，便于扩展接入遵循特殊规约（IEC103、IEC104、等）的其他电气监测装置。双网口设计，能实现变电站内独立组网，也可通过对外网口实现数据远传。通过WEB服务，在站内任何一台电脑上都可以查阅全站电气设备智能传感器的实时数据与历史数据，了解电气设备的运行状态。同时也可根据用户需求，将IED的在线监测数据收集并上传至CAG（变电站状态监测接入网关机）。

系统特点：

n  提供标准的 DL/T 860-61850 标准规约接入全站各类型的在线监测数据。

n  对于不提供 DL/T 860-61850 规约的在线监测装置，通过CMU(通信管理单元) 实现规约的转换，然后再通过 DL/T 860-61850 规约接入到SY.S100系统。

n  对于原有的系统，可以通过增加 DL/T860 规约来实现数据通信；也可以采用 WEB Services 等其它的方式实现数据的交互。

n  提供串口、便于其它的特殊装置或原有的在监测装置的数据接入，方便实现系统向上兼容和扩展。

n  配置方便：配置工具使用方便，只需要在本地计算机上配置好后，上传到SY.S100系统导入即可，配置支持导入导出。

n  通讯监视：使用监视工具可在本地计算机上实时监视通讯过程，包括报文收发和报文解释，实时监视通讯的数据，实时进行控制。

n  长期运行：除了硬件狗保证外（选用专用硬件），软件也设置了监控程序， 保证程序失效时可以自复位。

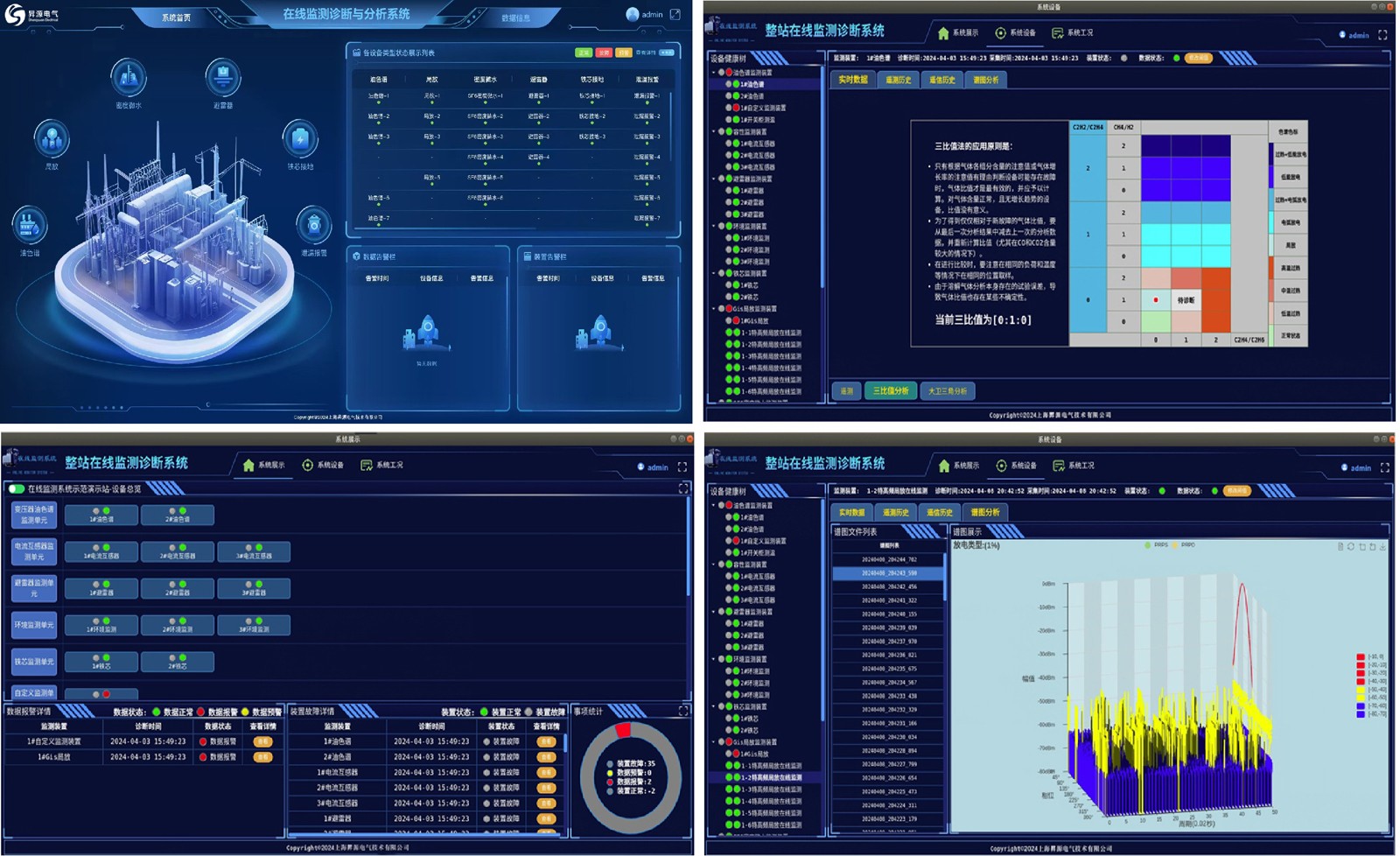

软件界面：
