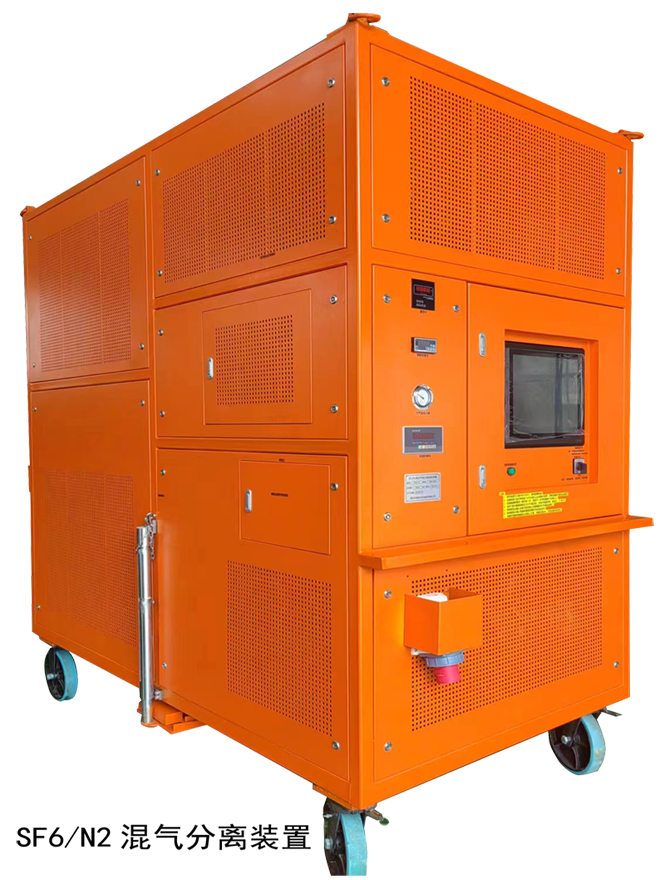

SF6/N2混合气体回收分离装置
产品概述：
SY.590 SF6/N2混合气体回收分离装置主要用于回收混合SF6气体，并对回收的混合气体进行干燥、分离和过滤，还能回充混合气体至GIS。装置具有分离SF6气体的功能，排放达到国家标准，并可将提纯后的SF6充入外置钢瓶。
主要技术参数：
形式 | 无油活塞风冷 | ||
理论排气量 | m3/h | 60 | |
******排气压力 | MPa | 5 | |
允许排气压力 | MPa | 4.5 | |
SF6压缩机 | 最小允许吸气压力 | KPa | 53 |
（国产无油） | ******允许吸气压力 | MPa | 0.5 |
最高排气温度 | ℃ | 130 | |
功率 | KW | 22 | |
电源 | 3Φ 380V 50Hz | ||
抽气速率 | m3/h | 500 | |
负压回收泵 | 极限真空 | Pa | ≤50 |
国产 | 润滑油 | 无 | |
功率 | KW | 8 | |
电源 | 3Φ 380V 50Hz | ||
回收后SF6 气体纯度 | 水分 | PPM/V | ≤40 |
油分 | PPM/G | 无 | |
灰尘 | 微米 | ≤0.02 | |
纯度 | ≥99% | ||
灌瓶装置 | m3/h | 3 | |
真空泵 | m3/h | 60 | |
贮存容器 | M³ | 4（碳钢） | |
分离容器 | M³ | 0.12（不锈钢） | |
触摸屏 | 寸 | 18 | |
远程控制系统 | 内置远程控制系统，可无线远程控制和监管系统，可实现手机，电脑等操控 |
SF6/N2气体混合充气装置
产品概述：
SY.596 N2/SF6气体混合充气装置由SF6和N2充入、内置混合配比控制器、缓冲罐1、缓冲罐2、抽真空装置、压缩机以及管路组成；采用全自动触摸控制，充入混合气体的比例可设置（SF6 0%-100%），可直接根据设定比例实现N2和SF6的混气灌充，达到符合设定值要求的气体比例；装置内置真空泵可自清洁本机，也可对设备进行抽真空。
主要技术参数：
形式 | 全封闭式无油 | ||
理论排气量 | m3/h | 30 | |
******排气压力 | MPa | 5 | |
允许排气压力 | MPa | 4.7 | |
混合压缩机 | 最小允许吸气压力 | KPa | 53 |
国产无油 | ******允许吸气压力 | MPa | 0.3 |
最高排气温度 | ℃ | 130 | |
功率 | KW | 11 | |
电源 | 3Φ 380V 50Hz | ||
传感器 | 国产 | ||
真空泵 | m3/h | 100 | |
阀门 | 气动 | ||
触摸屏 | 18寸 | ||
N2充气模组 | m3/h | 14 | |
SF6充气模组 | m3/h | 14 | |
混气缓冲罐1 | 碳钢 | L | 100 |
混气缓冲罐2 | 碳钢 | L | 100 |
真空压缩机 | m3/h | 50 |
性能参数
型 式 | 风冷,手推移动式 |
工作环境温度 | -10℃～40℃ |
抽真空速率 | 100 m3/h |
充气******流量 | ≥30m³/H |
******充气压力 | 5MPa |
混气比（SF6占比） | 0%-100% |
年 泄 漏 率 | ≤0.5% |
电源 | 三相四线制 3Φ 380V |
总功率(kW) | ≤20 |
噪声dB(A) | ≤75 |
装置自重(kg) | ≤1000 |
